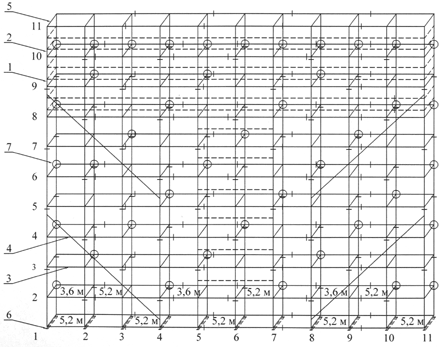

Схема установки лесов ЛСПХ-40, комплект 500 кв. м. (20х25)

Условные обозначения:

-- - деревянные подкладки;

- - стыки стоек

| - стыки связей (болт М8х70)

1. Стойка 4м;

2. Стойка 2м;

3. Связь 5,2м;

4. Связь 3,6м;

5. Поперечина

6. Башмак

7. Пробка
